芯品｜单通道14位20/40MSPS 模数转换芯片RS1520

RS1520是一款14位单通道AD转换芯片，采用Pipeline架构设计，带有片上采样保持电路和时钟占空比稳定器，支持全差分输入，转换速率支持20M、40MSPS，在整个工作电压和工作温度范围内具有出色的动态性能。

RS1520模拟单元的工作电压支持1.7V至1.9V(典型应用1.8V)，数字单元的工作电压支持1.7V至3.6V，采用14位并行数据输出接口，匹配1.8V和3.3V CMOS电平，并内置了一个精准的1.0V参考电压，也可以通过外部参考电压输入引脚输入需要的基准电压来调整ADC内核的基准电压，从而根据采样需要调整ADC的满量程范围。

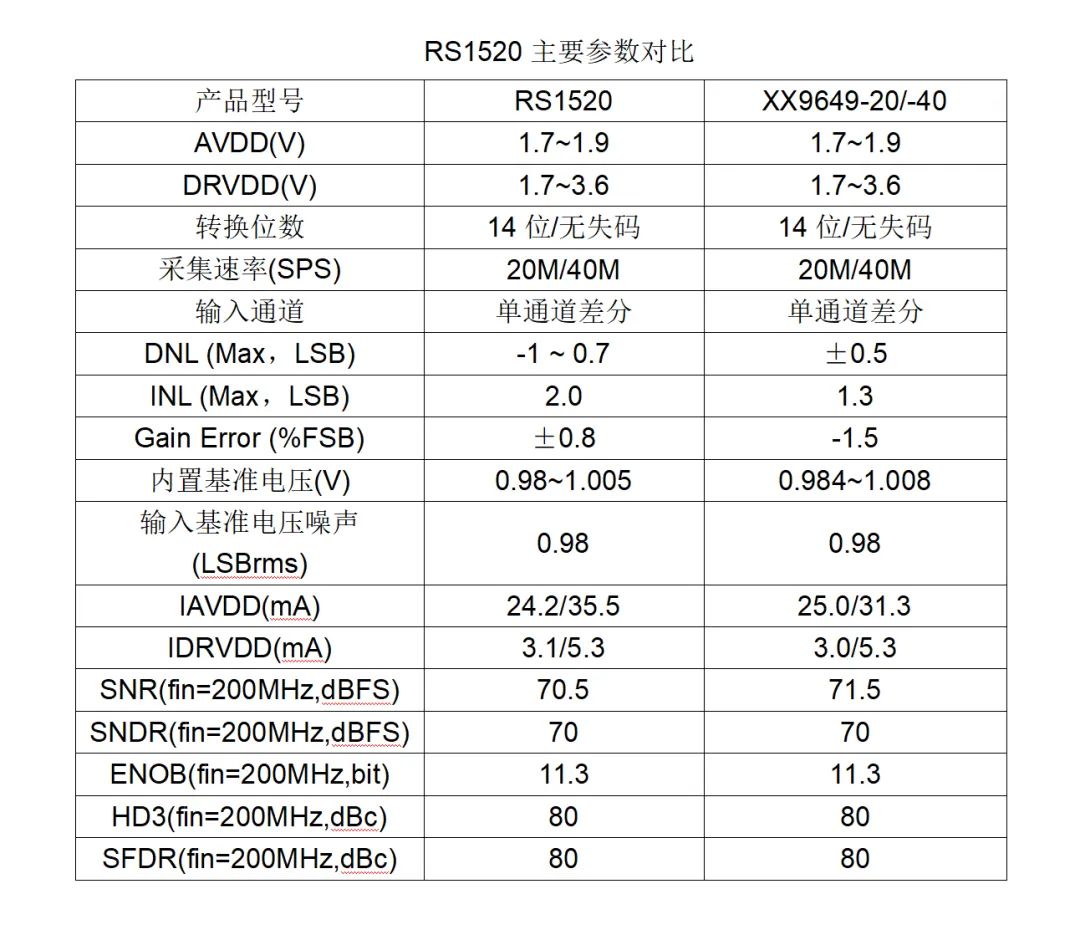

RS1520对标AD9649的参数指标设计，并根据工艺和用户具体应用做了适当的优化和取舍，在工艺满足的前提下尽可能提升参数性能，以使其能满足更多的应用场景，真正做到兼容替换。其主要特性如下：

Ø 单通道，14位，最高40MSPS；

Ø 低功耗：53.8mW @ 20MSPS / 81.4mW@ 40MSPS (正弦波输入)

Ø 片内基准参考电压和采样保持

Ø SNR=75.4dBFs@9.9MHz / & 70.5dBFs@200MHz

Ø 1Vpp ~ 2Vpp模拟输入电压范围

Ø AVDD单电源1.8V工作，DRVDD支持1.7V~3.6V电压范围

Ø 待机功耗15mW

Ø INL: ±0.65LSB(Typ)，全温最大2LSB

Ø DNL: ±0.45LSB(Typ)，全温最大-1~0.7LSB

Ø 增益误差: ±0.8%FSR(Typ)

Ø 内置时钟占空比稳定器

Ø SPI串行端口控制接口

Ø 支持多种编码格式：偏移码、补码、格雷码、随机码

Ø 可控同步时钟对齐延时

Ø 扩展级工业温度范围：-40°C ~ 85°C

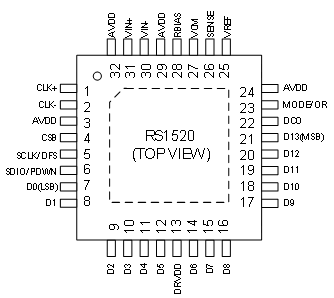

RS1520封装和管脚定义

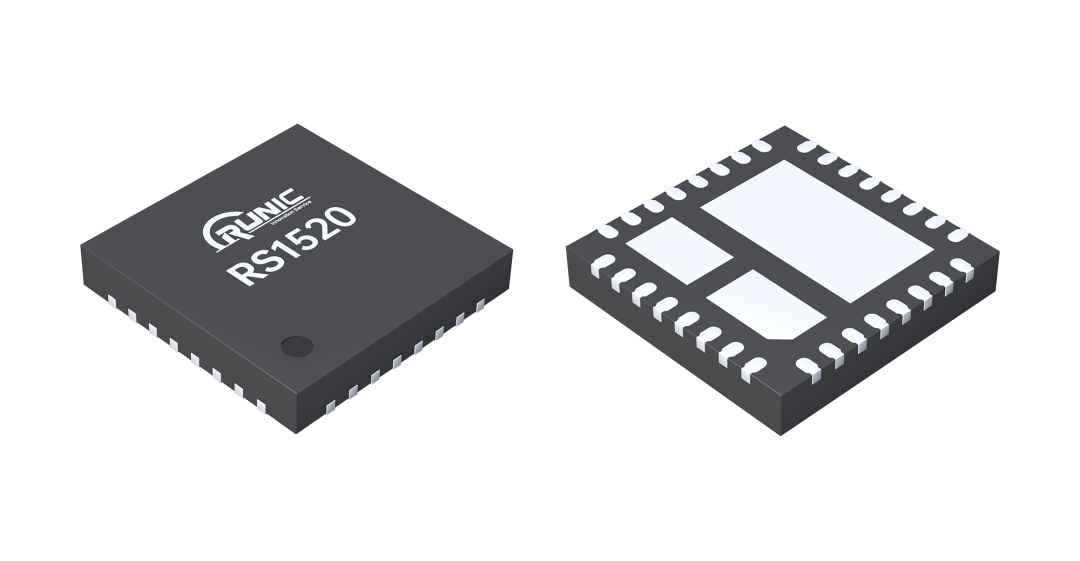

RS1520采用32脚QFN5X5 封装，管脚定义完全兼容AD9649，欢迎各界工程师朋友索样评测。
