芯品｜RSA4080系列高压集成电流检测芯片

RSA4080系列提供20、50、60、100四种固定增益，增益误差低至0.5%，以使其能满足更多的应用场景和电流采集精度。与RSA4081相比，区别仅仅在于没有基准电压输入脚，其他主要参数特性如下：

Ø 增益带宽(GBP)：180KHz；

Ø 低输入失调电压(Vos)：100μV；

Ø 低输入偏置电流(IB)：4μA；

Ø 低功耗(Iq)：150μA(Full Tem. MAX)；

Ø 高电源纹波抑制比(PSRR)：135dB

Ø 高共模抑制比(CMRR)：140dB

Ø 容性负载能力；500pF

Ø 扩展级工业温度范围：-40°C ~ 125°C。

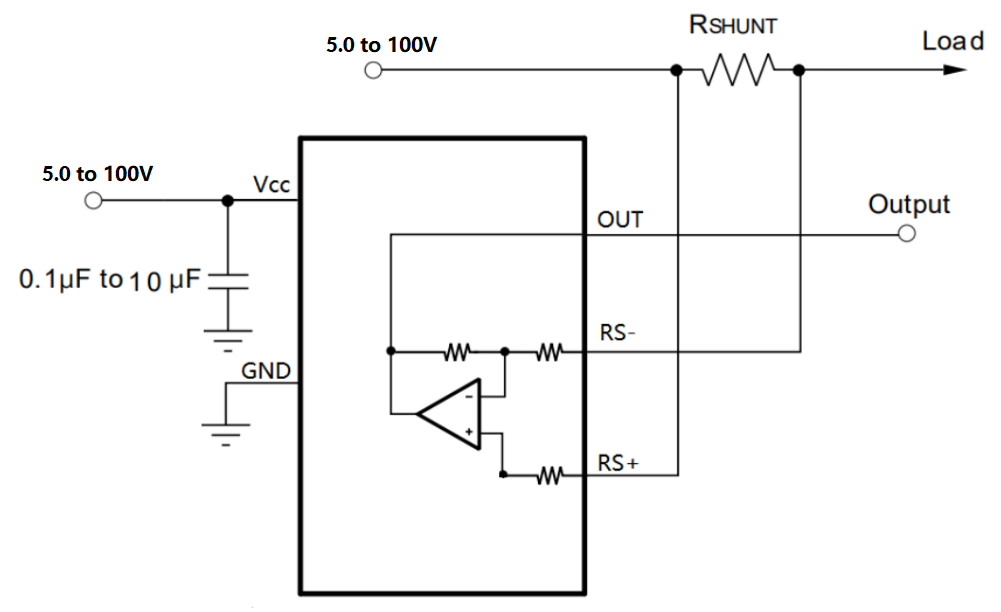

RSA4080典型应用电路

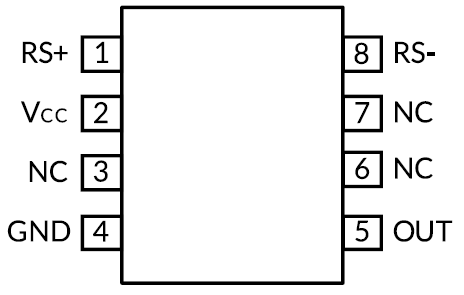

RSA4080封装和管脚定义

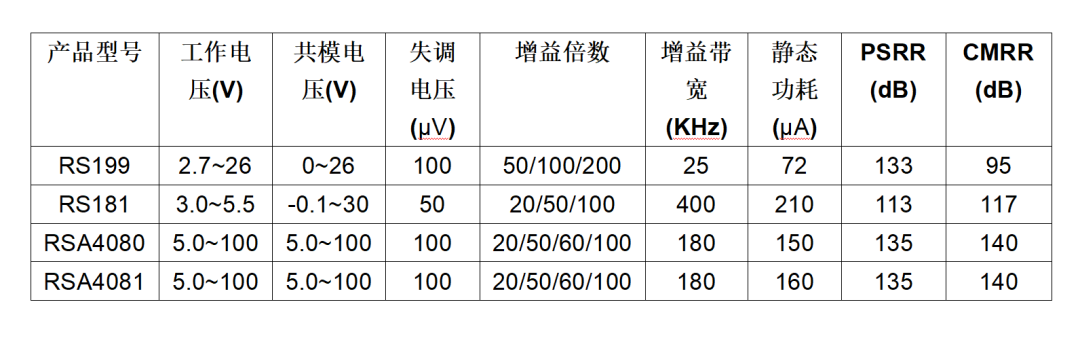

润石科技集成电流检测产品家族

注：RSA4080无外部基准电压输入，RSA4081提供外部基准电压输入功能。

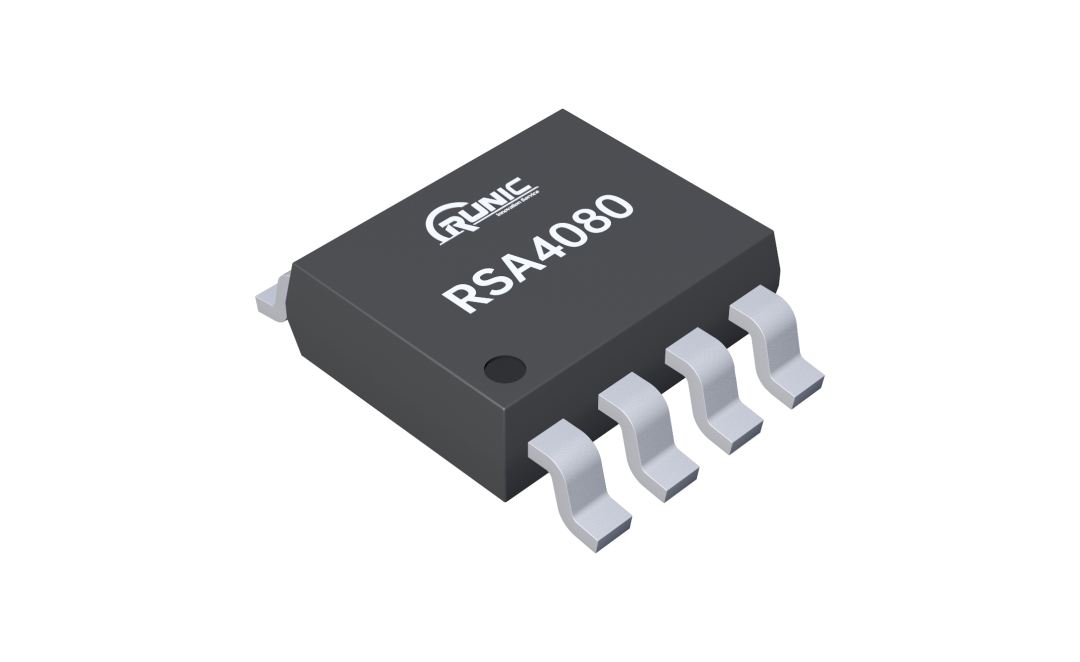

RSA4080提供SOP8标准封装，欢迎各界工程师朋友索样评测。
