芯品｜高驱动能力运算放大器RS8471

Vcom是TFT-LCD液晶屏驱动用的信号，在屏内连接至每一个显示单位，屏的尺寸越大，Vcom的走线越长，而驱动信号要求快速建立，否则显示画面就会产生鬼影、重影等异常现象，通用的设计方案都是采用所谓“Vcom Buffer”的高速运算放大器来设计实现。

RS8471是一款高驱动能力的运算放大器，瞬时输出电流可达1安培，持续输出电流支持400mA，轨对轨输入/输出，主要适用于TFF-LCD液晶屏的Vcom 信号驱动，也可以当做线性电压源使用，为需要高精度或者需要快速变化的系统提供稳定而干净的电压。

RS8471运放采用高压BCD工艺设计，主要参数特性如下：

Ø 单位增益稳定；

Ø 高压摆率65V/μs；

Ø 单位增益带宽:   25MHz

Ø 瞬时输出电流：1000mA

Ø 低输入失调电压：1mV(Typ)；

Ø 低输入偏置电流：100pA；

Ø 低噪声：45nV/√Hz

Ø 建立时间：0.35μs；

Ø 轨对轨输入/输出；

Ø 电源纹波抑制比PSRR 90dB；

Ø 共模抑制比CMRR 68dB；

Ø 开环增益130dB；

Ø 宽工作电压范围，4.5V~24V；

Ø 扩展工业级工作温度范围-40°C~85°C。

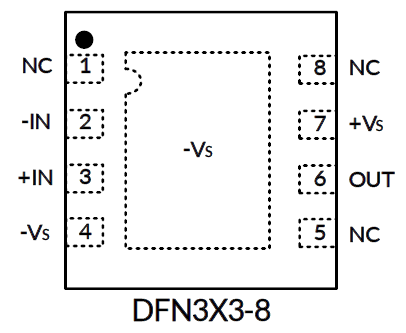

RS8471封装和管脚定义

由于需要支持高功率输出，RS8471采用DFN3X3的封装，芯片底部带散热焊盘，以增强散热，封装尺寸和管脚定义都与当前市场通用产品兼容，欢迎各界工程师朋友索样评测。
